Муфта МУВП

Муфты упругие втулочно-пальцевые предназначены для соединения соосных валов при передаче крутящего момента от 6,3 до 16000 Нхм и уменьшения динамических нагрузок при угловых, радиальных и осевых смещениях валов.

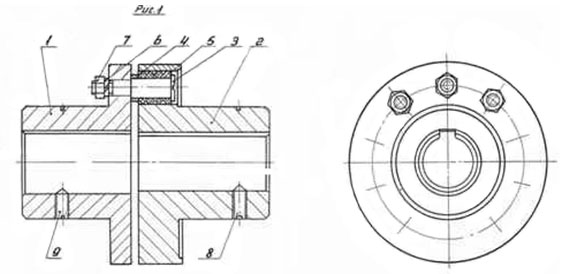

Конструкция муфты МУВП:

  • Полумуфта электродвигателя
  • Полумуфта
  • Палец
  • Кольцо
  • Втулка упругая (набор колец)
  • Шайба
  • Гайка
  • Винт установочный
  • Кольцо стопорное

Условия эксплуатации:

  • работа длительная до 24 ч. в сутки или с периодическими остановками;
  • частота вращения не более величины, указанной в таблице технических характеристик;
  • вращение в любую сторону;
  • климатические исполнения - У1, У2, УЗ, УХЛ-4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.

Условные обозначения:

Ткр - номинальный крутящий момент, Н х м
d - диаметры посадочных отверстий втулок или отверстий втулок и фланцевых полумуфт

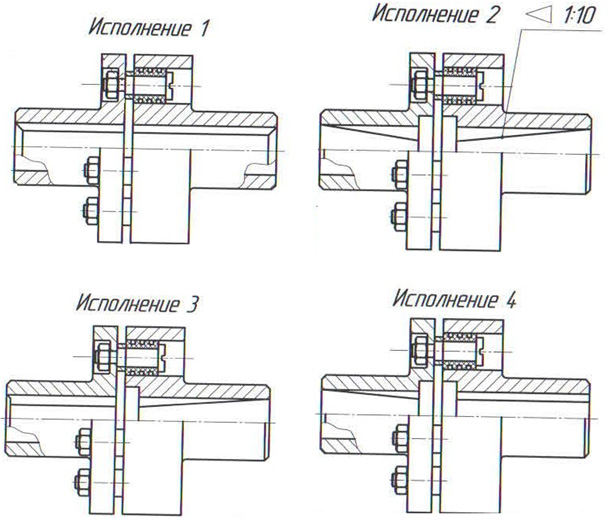

Исп.:
Исполнение 1 - обе полумуфты с расточкой под цилиндрический конец вала
Исполнение 2 - обе полуфуфты с расточкой под конический конец вала
Исполнение 3 - полумуфта 1 с расточкой под цилиндрический конец вала, полумуфта 2 под конический
Исполнение 4 - полумуфта 1 с расточкой под конический конец вала, полумуфта 2 под цилиндрический

Пример условного обозначения упругой втулочно-пальцевой муфты с номинальным крутящим моментом 250 Н*м, климатического исполнения Т и категории 2, одна из полумуфт диаметром посадочного отверстия d=32мм, исполнения 1, ответная полумуфта - диаметром d=40мм, исполнения 4:  . МУВП 250-32-1-40-4 Т2 ГОСТ 21424-93
