Муфта зубчатая серии МЗ

Муфта зубчатая серии МЗ является подвижной муфтой, она способна компенсировать угловое и радиальное смещение и перекосы осей валов. Муфта зубчатая серии МЗ состоит из двух зубчатых обойм, соединенных болтами, и двух зубчатых втулок, вставленных в обоймы. На обоймы устанавливаются крышки с манжетами. Соединяемые муфтой зубчатой валы запрессовываются в отверстия зубчатых втулок. Зубья втулок входят в зацепление с зубьями обойм. Благодаря форме зуба втулок возможно незначительное смещение в любых направлениях.


Муфты зубчатые общемашиностроительного применения используются для соединения валов и передачи крутящего момента от 1000 до 63000 Н*м и специальных от 71000 до 250000 Н*м при угловых, радиальных и осевых смещений валов.

Компенсация смещений валов достигается относительным перекосом втулок и обойм за счет боковых зазоров между зубьями и выполнения поверхности выступов зубьев втулок сферической. Перекос оси каждой втулки относительно оси обоймы - не более 1°30'.

В муфте зубчатой МЗП по сравнению с муфтой зубчатой МЗ одна зубчатая обойма и втулка заменены фланцевой полумуфтой, в которую непосредственно запрессовывается вал.

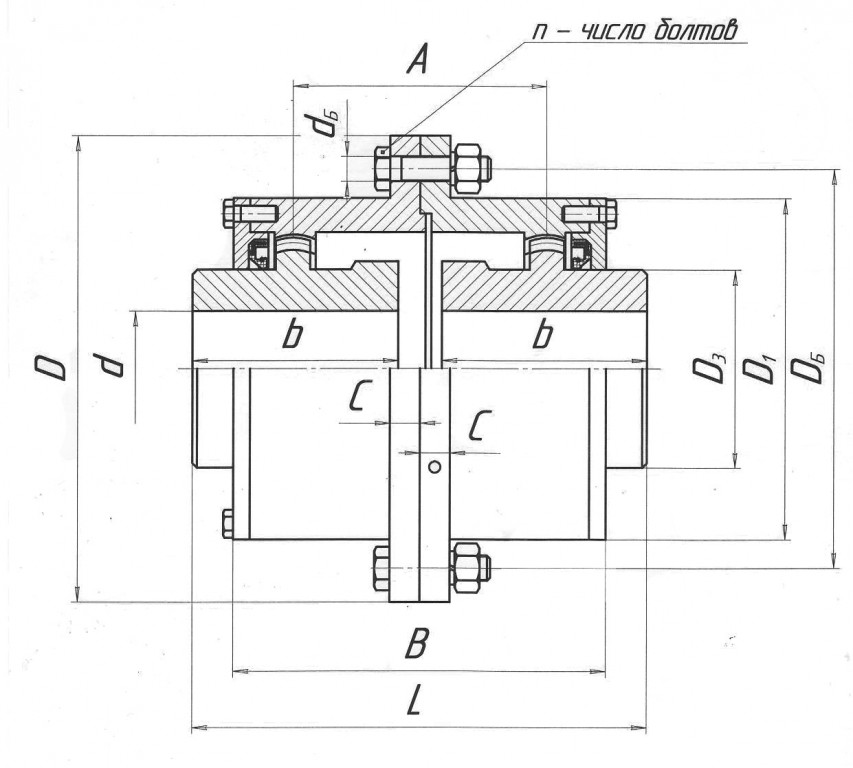

Тип 1
Муфта МЗ



Тип 2
Муфта МЗП





Муфты зубчатые изготовлены в соответствии с требованиями ГОСТ 5006-55,ГОСТ 5006-83,ГОСТ 5006-94,ГОСТ Р 50895-96.
