Редукторы цилиндрические (горизонтальные одноступенчатые, тип 1ЦУ (ЦУ))

Редукторы типа ЦУ представляют собой сложные механизмы, служащие для преобразования и передачи вращательной скорости. Применяемое зацепление в устройствах этого типа — цилиндрические зубчатые передачи. Редуктор позволяет увеличить крутящие моменты, при этом снизить частоту вращения.
Наименование Крутящий момент (x1000) Передат. число Вес
Редуктор 1ЦУ-100
Редуктор ЦУ-160 (1ЦУ-160)
Редуктор ЦУ-200 (1ЦУ-200)
Редуктор 1ЦУ-250

Редукторы типа ЦУ представляют собой сложные механизмы, служащие для преобразования и передачи вращательной скорости. Применяемое зацепление в устройствах этого типа — цилиндрические зубчатые передачи. Редуктор позволяет увеличить крутящие моменты, при этом снизить частоту вращения.

Применять такое устройство можно только при определенных показателях. Прежде всего, их используют с переменной/постоянной нагрузкой. Вращение можно устанавливать в любом направлении. Необходимо следить, чтобы частота входного вала была не больше 1800 оборотов в минуту. Редуктор может работать длительно, либо же его периодически останавливают в нужное время. Такие устройства различаются по своей массе. Они могут быть очень легкими — 27 кг, а вес самых тяжелых превышает 250 кг. Редуктор 1ЦУ изготавливается из сплава алюминия или из чугуна. Корпус и крышка соединяются болтами и штифтами конической формы.

Кликните, чтобы увеличить

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Aw
1ЦУ-100 1.6, 2.0, 2.5, 3.15, 4.0, 5.0, 6.3 315 20 100
1ЦУ-160 1250 77.5 160
1ЦУ-200 2500 135 200
1ЦУ-250 5000 250 250

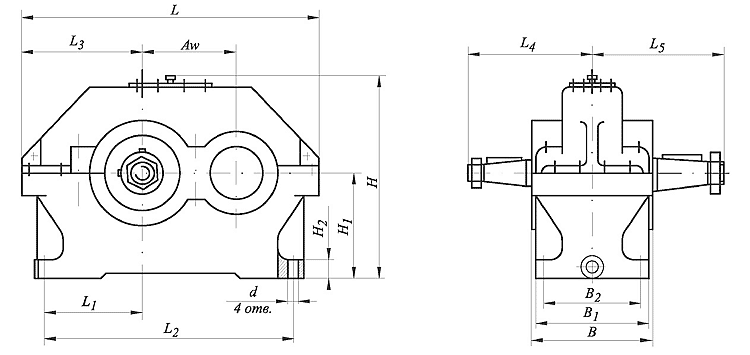

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 B B1 B2 H H1 H2 d
1ЦУ-100 315 85 224 132 136 155 140 132 95 224 112 22 15
1ЦУ-160 475 136 355 195 218 218 185 175 125 335 170 28 24
1ЦУ-200 580 165 437 236 230 265 212 200 136 425 212 36 24
1ЦУ-250 710 212 545 290 280 315 265 250 185 530 265 40 28



Размеры концов входных и выходных валов

Типоразмер редуктора Вал d1 d2 d3 d4 l l1 b h t
1ЦУ-100 входной 25 22,9 М16х1.5 45 60 42 5 6 3
1ЦУ-160 45 40,9 М30х2 75 110 82 12 9 5
1ЦУ-200 55 50,9 МЗ6хЗ 88 140 82 14 11 5,5
1ЦУ-250 70 64,75 М48хЗ 100 140 105 18 14 7
1ЦУ-100 выходной 35 32,1 М20х1.5 50 80 58 6 5 3,5
1ЦУ-160 55 50,9 МЗ6хЗ 88 110 82 14 8 5,5
1ЦУ-200 70 64,75 М48хЗ 100 140 105 18 9 7
1ЦУ-250 90 83,5 М64х4 130 170 130 22 11 9



Условное обозначение редуктора при заказе

Редуктор 1ЦУ - 160 - 2.5 - 23 - К - У3

Тип редуктора
Межосевое расстояние, мм
Передаточное число
Схема сборки
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

  1. Исполнение редуктора типа ЦУ аналогично типу 1ЦУ.
  2. Исполнение конца тихоходного вала может быть коническим - К (стандартное исполнение), цилиндрическим - Ц (согласовывается дополнительно при заказе).
