Редукторы цилиндрические (горизонтальные двухступенчатые картерные, типы Ц2У-К, Ц2Н-К)

Наименование Крутящий момент (x1000) Передат. число Вес
Редуктор Ц2У-315К
Редуктор Ц2У-400К
Редуктор Ц2Н-500К
Редуктор Ц2Н-560К

Редуктор Ц2У-К используют в различных приводах автомобилей, в которых диапазон передаточных чисел будет находиться в пределах от восьми и до пятидесяти. К тому же, данное оборудование может быть применено в механизмах, работающих на кратковременных режимах, характеризующихся периодическими остановками. Устройство данного типа обеспечивает изменение скорости и частоты вращения валов. Оборудование рассчитано на работу в среде с небольшой запыленностью и с относительно невысоким уровнем влажности воздуха.

Тип Ц2Н-К — цилиндрический картерный двухступенчатый вид редуктора. Нагрузка на него может быть, как прямой, так и реверсивной. Устройство задает вращение валов в обе стороны. Однако их частота движения не превышает полторы тысячи оборотов в минуту.

Кликните, чтобы увеличить

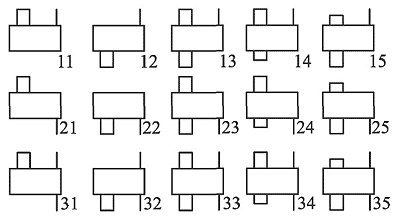

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг AwT AwБ
Ц2У-315К 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 7600 460 315 200
Ц2У-400К 14600 870 400 250
Ц2Н-500К 46000 1700 500 315
Ц2Н-560К 63000 2400 560 400

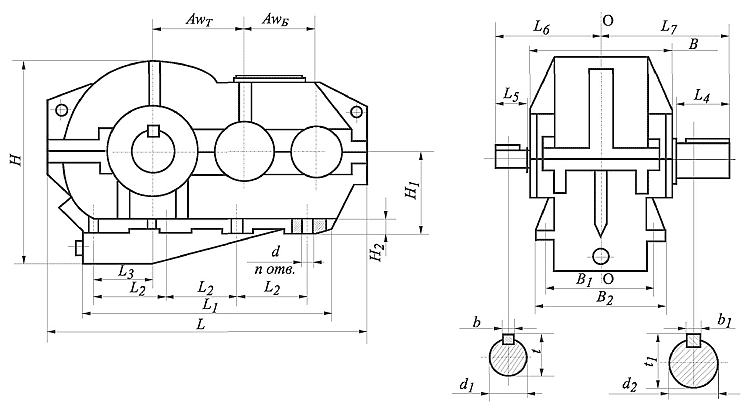

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 L6 L7 B B1 B2
Ц2У-315К 1030 620 240 95 210 110 300 420 395 290 340
Ц2У-400К 1270 630 215 155 250 140 380 500 475 360 420
Ц2Н-500К 1600 1100 300 205 300 170 510 590 640 520 585
Ц2Н-560К 1820 1250 350 250 350 210 600 660 680 590 660



Типоразмер редуктора H H1 H2 d d1 d2 b b1 t t1 n
Ц2У-315К 633 300 35 26 50 110 14 28 53.5 116 6
Ц2У-400К 800 320 35 26 60 140 18 36 64 148 8
Ц2Н-500К 975 400 40 33 90 180 25 45 95 190 8
Ц2Н-560К 1130 400 50 39 100 220 28 50 106 231 8

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора m z A D D1 D2 k k1 k2
Ц2У-315К 6
4
40
56
275
270
252
232
130
162
110
120
10
15
60
50
30
35
Ц2У-400К 8
6
40
56
335
335
336
348
180
200
150
170
15
12
65
68
40
40
Ц2Н-500К 10
8
40
54
420
420
420
448
235
235
190
190
15
15
78
78
50
50
Ц2Н-560К 10 48 465 504 290 200 20 90 60

Условное обозначение редуктора при заказе

Редуктор Ц2У - 400 К - 16 - 11 - Ц - У3

Тип редуктора
Межосевое расстояние тихоходной ступени, мм
Картерный
Передаточное число
Схема сборки
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

  1. Исполнение конца тихоходного вала может быть цилиндрическим - Ц, в виде части зубчатой муфты - М, для присоединения командоаппарата - КА.
  2. Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11,12, 21, 22, 31, 32.
