Редукторы (Ч-80, Ч-100, Ч-125, Ч-160)

Наименование Крутящий момент (x1000) Передат. число Вес
Редуктор Ч-80
Редуктор Ч-100
Редуктор Ч-125
Редуктор Ч-160

Схемы сборки редукторов

схема сборки редуктора Ч-125

Варианты расположения червячной пары

варианты расположения червячной пары

Основные технические характеристики

редукторов Ч

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг
Ч-80 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 175-300 18
Ч-100 290-490 57
Ч-125 525-900 88
Ч-160 1050-1900 157

Размеры концов валов редукторов Ч

Редуктор Ч

Габаритные и присоединительные размеры редукторов Ч

Типоразмер редуктора Aw L L1 L2 L3 L4 L5 В B1 B2 B3 B4 B5 Н H1
мм
Ч-80 80 280 225 - - 167 - - - 250 220 - - 295 14
Ч-100 100 373 240 200 177 225 257,5 341 218 175 140 225 450 312 18
Ч-125 125 437 275 230 210 261 290 363 246 230 190 230 460 396 22
Ч-160 160 551 350 300 245 345 373 434 286 280 230 280 560 500 30



Типоразмер редуктора H2 D D1 D2 d l d1 t b l1 l2 d2 t1 b1
мм
Ч-80 112 - 135 - 16 58 35 38 10 - - - - -
Ч-100 100 140 220 150 19 110 45 48.5 14 82 25 М30х2 23.45 12
Ч-125 111 165 275 170 19 110 55 59 16 82 30 МЗ6хЗ 28.95 14
Ч-160 140 200 340 210 22 140 70 74.5 20 105 40 М48хЗ 36.33 18

Условное обозначение редуктора Ч при заказе

Редуктор Ч - 125 - 40 - 52 - 1 - К - У3

Тип редуктора
Межосевое расстояние, мм
Передаточное число
Схема сборки
Вариант расположения червячной пары
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание. Исполнение конца тихоходного вала может быть: Ч-80 - цилиндрическим - Ц, полым - П; Ч-100,125,160 - коническим - К (стандартное исполнение), полым - П, цилиндрическим -Ц (согласовывается дополнительно при заказе).

Редукторы червячные (одноступенчатые универсальные), тип Ч Ч-100

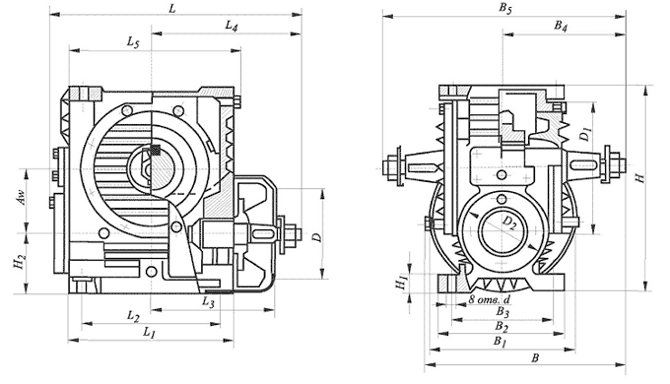

Редуктор червячный одноступенчатый универсальный. Тип Ч. Ч-100. Габаритные и присоединительные размеры.

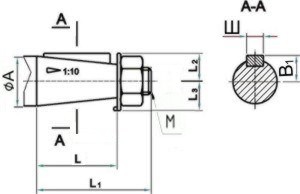

Размеры конического конца входного(быстроходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры конического конца входного вала.

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры конического конца входного вала.

Размеры цилиндрического конца входного(быстроходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры цилиндрического конца входного вала.

Размеры конического конца выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры конического конца выходного вала.

Размеры цилиндрического конца выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры цилиндрического коца выходного вала.

Размеры полого шлицевого выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры полого шлицевого вала. Выходного.

Размеры полого выходного(тихоходного) вала со шпоночным пазом

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры полого вала со шпоночным пазом. Выходного.

Схемы сборки редукторов

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Схемы сборки

Варианты расположения червячной пары

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Варианты расположения червячной пары.
