Редукторы червячные глобоидные (привод передвижения крана ПК-6,3)

Червячные глобоидные редукторы – популярные механизмы, имеющие очень широкую область применения. Ярким примером функционального технического узла на основе редуктора является привод крана ПК-6,3. Данный привод используется для комплектации самоходных тележек и управляющих узлов башенных кранов. Нередко приводы этого типа используют в системах самого разного технического назначения в качестве самотормозящего мотор-редуктора. Они надежно защищены от перепадов напряжения при частых повторах пуска и остановки, перегрузок в моменты пуска и финиша, а также перегруза при уже установившихся оборотах.

описание исполнения

  1. ПК-6.3.000 - Привод для унифицированных ведущих ходовых тележек кранов.
  2. ПК-6.ЗП.000 - Привод для механизмов передвижения некоторых моделей тяжелых кранов (без тормозного устройства и рамы).
  3. ПК-6.3Д.000 - Привод для специальных ходовых тележек (без тормозного устройства и амортизатора).
  4. ПК-6.3С.000 - Привод для механизмов стрелы крана (без амортизатора).
  5. ПК-6.3Р.000 - Привод для ремонтных и других целей (без электродвигателя и электромагнита).

Кликните, чтобы увеличить

описание конструкции

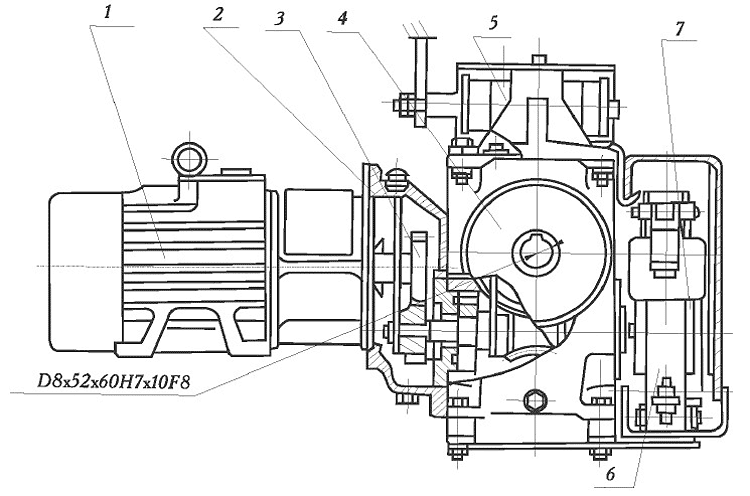

Привод ПК-6.3 состоит из приводного электродвигателя 1, соединенного с глобоидным редуктором переходным фланцем 2, в корпусе которого находится зубчатая передача 3. Глобоидный редуктор 4 с межосевым расстоянием 125 мм состоит из червяка с двумя выходными концами и колеса со шлицевым отверстием в ступице. К верхним лапам корпуса редуктора прикреплен амортизатор 5, к нижним - рама с установленным на ней тормозом. Тормозной шкив 7 смонтирован на выходном конце червяка. Крутящий момент от вала двигателя через зубчатую передачу 3 (шестерня установлена на валу двигателя, зубчатое колесо - на червяке) передается червяку, который вращает колесо редуктора, соединенное посредством шлицевого вала с ходовыми колесами крана. Торможение осуществляется прижатием колодок тормоза к шкиву сразу же после отключения электродвигателя и остаются в таком положении вплоть до пуска привода.

Наименование параметров Передаточные числа приводов
16 20 25 30 32 40 60
Мощность электродвигателя, кВт 6.3 4.2
Исполнения двигателей MTF 111-6,MTF 112-6,MTKF 111-6,MTKF 112-6 MT(K)F 111-6
Крутящий момент на выходном валу при ПВ не выше 0.25, Н*м 2200 1800
Допустимый (пусковой) момент на выходном валу привода, Нм 3200 2500
Частота вращения входного вала, об/мин 1000
Тормоз, тип ТКТ-200/100
Амортизатор, тип резиновый
Габаритные размеры (L х В х Н), мм 1440 х 520 х 660
Масса привода, кг 171-251
