Редуктор червячный 2Ч-80

Цена от: 12 000 P

Отправить запрос
Собственное производство
20 лет качества
Доставка по РФ и странам СНГ

Характеристики редуктора:

Редуктор модели 2Ч-80 представляет собой механизм с двумя уровнями передач червячного типа, благодаря которым увеличивается крутящий момент ведущего вала, который передается на вал ведомый, за счет чего уменьшается частота его вращения. Существует несколько вариантов обозначения данного вида редуктора.

Редуктор 2Ч-80 характеризуется следующими эксплуатационными параметрами:

  • Работает с нагрузкой как постоянного, так и переменного воздействия.
  • Направление этого воздействия допускается как прямое, так и реверсивное.
  • Режим работы зависит от выполняемых задач: редуктор выдерживает длительное непрерывное использование и остановки в работе
  • Валы и механизмы вращаются в обе стороны с частотой до 1500 оборотов в минуту.
  • Разнообразные виды климатического исполнения: «У» и «Т» – маркировки для 1-3 категорий размещения, «УХЛ» и «О» – для 4-й категории размещения по ГОСТ 15150-69.
  • Максимальная запыленность атмосферы составляет 10 мг на метр кубический.



Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг
2Ч-40 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 26-36 6.3
2Ч-63 83-130 12.6
2Ч-80 170-260 18.5

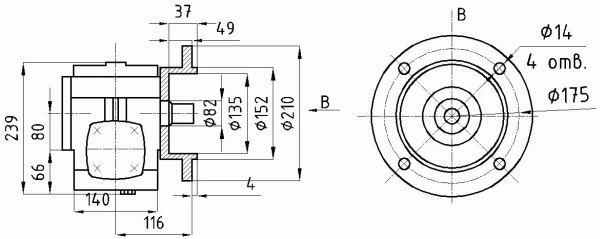

Габаритные и присоединительные размеры

Типоразмер редуктора Aw L L1 L2 L3 L4 L5 L6 В B1 H
мм
2ЧМ-40 40 190 180 150 40 90 100 90 164 140 180
2ЧМ-63 63 245 220 180 60 115 135 100 196 165 225
2ЧМ-80 80 290 260 225 80 132 160 125 212 185 267



Типоразмер редуктора H1 d d1 d2 l l1 b b1 t t1
мм
2Ч-40 72 13 18 16 28 28 6 3 20.5 8.5
2Ч-63 82 13 28 22 42 36 8 4 31 11.6
2Ч-80 92 15 35 25 58 42 10 5 38 13.45

Условное обозначение редуктора при заказе

Редуктор - 80 - 40 - 51 - 1 - 2 - Ц - У3

Тип редуктора
Межосевое расстояние, мм
Передаточное число
Схема сборки
Вариант расположения червячной пары
Вариант крепления
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

  1. Исполнение редуктора типа 2ЧМ аналогично типу 2Ч.
  2. Исполнение конца тихоходного вала может быть цилиндрическим - Ц (стандартное исполнение), коническим - К (согласовывается дополнительно при заказе), полым - П.

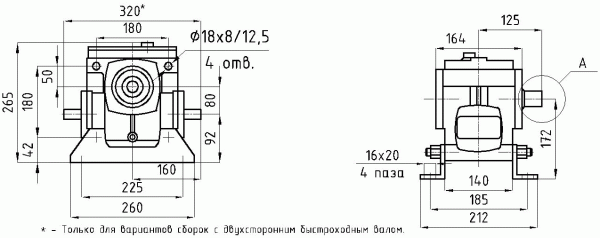

Схема редуктора червячного одноступенчатого универсального, тип 2Ч (2ЧМ)

Редуктор червячный одноступенчатый универсальный. Тип 2Ч (2ЧМ). 2Ч-40, 2ЧМ-40. Габаритные и присоединительные размеры.

Размеры полого шлицевого выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Присоединительные размеры полого шлицевого вала. Выходного.

Размеры полого выходного(тихоходного) вала со шпоночным пазом

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Присоединительные размеры полого вала со шпоночным пазом. Выходного.

Размеры цилиндрического конца выходного(тихоходного) вала


Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Присоединительные размеры цилиндрического коца выходного вала.

Размеры конического конца входного(быстроходного) вала

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Присоединительные размеры конического конца входного вала.

Размеры цилиндрического конца входного(быстроходного) вала

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Присоединительные размеры цилиндрического конца входного вала.

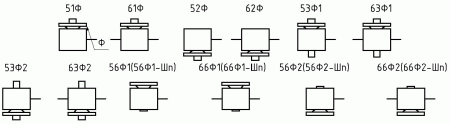

Схемы сборки редукторов

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Схемы сборки

Варианты расположения червячной пары

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Варианты расположения червячной пары.

Варианты крепления (расположение лап по плоскостям)

Редуктор червячный одноступенчатый универсальный, тип 2Ч и 2ЧМ. 2Ч-40 и 2ЧМ-40. Варианты крепления
