Редукторы цилиндрические (специальные трехступенчатые с вертикальными валами, тип ЦСН)

Наименование Крутящий момент (x1000) Передат. число Вес
Редуктор ЦСН-20
Редуктор ЦСН-25
Редуктор ЦСН-35
Редуктор ЦСН-45
Редуктор ЦСН-55

Редукторы серии ЦСН используют для того, чтобы изменить частоту вращения в приводах технических аппаратов. Отличаются высокой производительностью, надежностью и долговечностью. Изготавливают ЦСН из литого чугуна или стали. Особенность данных редукторов — наличие на корпусе специальных «ушек», с помощью которых можно легко перемещать устройство или крепить к основанию валового механизма. Применяются в условиях первой или второй категории атмосферы, с запыленностью воздуха не более 10 мг/м³. Рекомендуемая климатическая зона: умеренная или тропическая.

Кликните, чтобы увеличить

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Aw1 Aw2
ЦСН-20 63, 80, 90, 100, 112, 125, 160, 180, 224 1500 312 200 100
ЦСН-25 4200 605 250 150
ЦСН-35 9500 1200 350 150
ЦСН-45 17000 2075 450 200
ЦСН-55 29000 3510 550 250

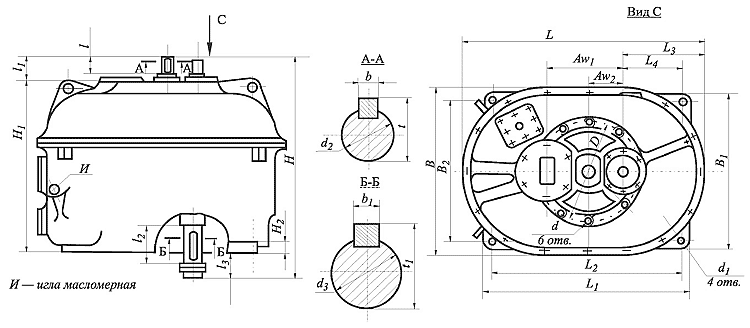

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 B B1 B2 H H1 H2 D
ЦСН-20 756 600 550 254 175 484 404 354 727 570 25 295
ЦСН-25 894 780 710 321 245 610 520 450 918 720 35 390
ЦСН-35 1204 996 900 409 270 792 700 604 1164 964 35 520
ЦСН-45 1530 1245 1155 536 340 1024 886 796 1335 1125 40 630
ЦСН-55 1830 1390 1290 627 370 1200 1060 960 1528 1280 55 630



Типоразмер редуктора l l1 l2 l3 d d1 d2 d3 b b1 t t1
ЦСН-20 50 77 105 80 М16 22 22 70 6 20 24.5 74.5
ЦСН-25 80 110 125 88 М16 26 35 85 10 22 38 90
ЦСН-35 80 110 170 90 М16 33 40 110 12 28 43 116
ЦСН-45 80 110 210 100 М22 33 45 140 14 36 48.5 148
ЦСН-55 110 140 255 108 М22 39 60 170 18 40 64 179

Условное обозначение редуктора при заказе

Редуктор ЦСН - 35 - 63 - У3

Тип редуктора
Межосевое расстояние, см
Передаточное число
Климатическое исполнение и категория размещения по ГОСТ 15150-69
