Редукторы цилиндрические (горизонтальные трехступенчатые) тип ЦТНД-315, ЦТНД-400

Наименование Крутящий момент (x1000) Передат. число Вес
Редукторы ЦТНД-315
Редукторы ЦТНД-400
Редукторы ЦТНД-500
Редукторы ЦТНД-630

Кликните, чтобы увеличить

Специальные трехступенчатые цилиндрические редукторы ЦТНД горизонтальные используются для изменения параметров вращения в составе приводов оборудования, применяемого в угольной и других областях производства.

Конструкция агрегатов предполагает использование двух линий зацепления Новикова. Редукторы позволяют обеспечить передаточные отношения, составляющие 63; 80; 100; 125; 160, и получить крутящий момент 8300-52000 Н∙м на тихоходном (выходном) валу.

Условия применения редукторов:

  • эксплуатация в длительном и непрерывном (круглосуточном) режиме или повторно-кратковременном, предусматривающем периодические остановки;
  • постоянные, переменные рабочие нагрузки, однонаправленного характера или реверсивные;
  • вращение валов агрегата допускается выполнять в обе стороны;
  • эксплуатация агрегата возможна при вращении входного вала (быстроходного) с допустимой частотой в интервале 750-1500 об/мин;
  • функционирование агрегата в неагрессивной, невзрывоопасной среде;
  • атмосфера I, II типов, запыленность воздуха допустимая – 10 мг/м³;
  • возможные виды климатического исполнения агрегатов и допустимые категории размещения: Т1-Т3, У1-У3, О4, УХЛ4.

Редукторы типа ЦТНД выпускаются в вариантах исполнения ЦТНД-315, ЦТНД-400, ЦТНД-500, ЦТНД-630, различающихся межосевыми расстояниями, габаритами и типом сборки.

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг AwT AwП AwБ
ЦТНД-315 63, 80, 100, 125, 160 8300 485 315 200 125
ЦТНД-400 17000 911 400 250 160
ЦТНД-500 28500 1448 500 315 200
ЦТНД-630 52000 2800 630 400 250

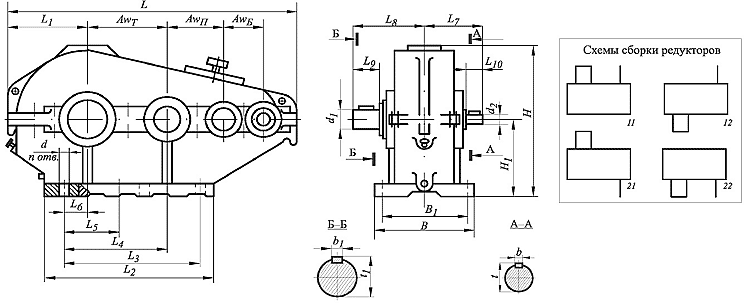

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 L6 L7 L8 L9 L10 В
ЦТНД-315 1110 345 680 560 280 - 130 243 365 165 58 345
ЦТНД-400 1385 440 860 720 480 240 170 307 455 200 82 425
ЦТНД-500 1720 540 1080 915 610 305 215 340 517 240 82 480
ЦТНД-630 2130 665 1500 1320 990 660 190 462 680 240 105 690



Типоразмер редуктора B1 H H1 d d1 d2 t t1 b b1 n
ЦТНД-315 280 640 335 26 110 32 35 116 10 28 6
ЦТНД-400 340 820 425 33 140 40 43 148 12 36 8
ЦТНД-500 400 985 500 33 160 50 53.5 169 14 40 8
ЦТНД-630 600 1235 630 39 170 65 69 179 18 40 10

Условное обозначение редуктора при заказе

Редуктор ЦТНД - 500 - 100 - 22 - У3

Тип редуктора
Суммарное межосевое расстояние, мм
Передаточное число
Схема сборки
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

  1. Исполнение конца тихоходного вала цилиндрическое - Ц.
  2. Тихоходный вал редуктора ЦТНД-630 оснащен двумя шпонками, расположенными под углом 120° друг к другу.
