Редукторы цилиндрические горизонтальные двухступенчатые крановые, тип РК (РК-500, РК-600)
| Наименование | Крутящий момент (x1000) | Передат. число | Вес |
|---|---|---|---|
| Редуктор РК-500 | |||
| Редуктор РК-600 | |||
Редукторы серии РК незаменимы на производстве, в частности, при работе с подъемными кранами. Основным предназначением является изменение скорости вращения валов, а также крутящих моментов на входе и выходе. Устанавливают редуктор в верхней части крана, или в качестве механического привода. Работает в двух режимах: длительный и кратковременный с повторами. Продолжительность одиночного цикла не должна длиться более 10 минут. Нагрузка бывает прямой и реверсивной. Максимально допустимая частота вращения вала составляет 1500 об./ мин, а окружная скорость — до 12 м в секунду.
Схемы сборки редукторов
Основные технические характеристики
| Типоразмер редуктора | Передаточное число u | Мт, Н*м | Масса редуктора, кг | AwT | AwБ |
| РК-500 | 8, 10, 12.5, 16, 20, 22.4, 31.5, 40, 50 | 18800 | 1230 | 500 | 350 |
| РК-600 | 28700 | 2130 | 600 | 400 |
Габаритные и присоединительные размеры
| Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | B | B1 | B2 | H | H1 | H2 | H3 | d |
| РК-500 | 1640 | 1120 | 300 | 610 | 550 | 510 | 580 | 520 | 408 | 875 | 400 | 105 | 35 | 32 |
| РК-600 | 1900 | 1360 | 350 | 870 | 595.5 | 550 | 660 | 590 | 472 | 965 | 400 | 200 | 40 | 32 |

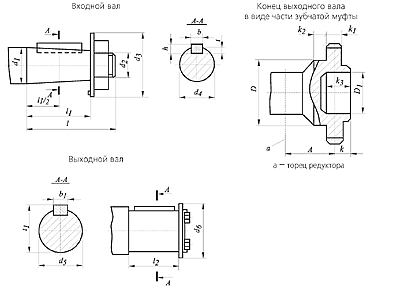

Размеры концов валов
Размеры концов входных и выходных валов
| Типоразмер редуктора | Входной вал | Выходной вал | ||||||||||||
| d1 | d2 | d3 | d4 | l | l1 | b | h | t | d5 | d6 | l2 | t1 | b1 | |
| РК-500 | 90 | М64х4 | 130 | 83.5 | 170 | 130 | 22 | 14 | 9 | 130 | 150 | 200 | 141 | 32 |
| РК-600 | 90 | М64х4 | 130 | 83.5 | 170 | 130 | 22 | 14 | 9 | 150 | 170 | 200 | 162 | 36 |
Размеры конца выходного вала в виде части зубчатой муфты
| Типоразмер редуктора | m | z | A | k | k1 | k2 | k3 | D | D1 |
| РК-500 | 8 | 54 | 73 | 40 | 50 | 22 | 78 | 260 | 190 |
| РК-600 | 10 8 |
48 54 |
70 70 |
50 40 |
60 50 |
16 22 |
85 78 |
280 260 |
200 190 |
Условное обозначение редуктора при заказе
| Редуктор | РК - | 600 - | 40 - | 12 - | Ц - | У3 | ||||||
| Тип редуктора | ||||||||||||
| Межосевое расстояние тихоходной ступени, мм | ||||||||||||
| Передаточное число | ||||||||||||
| Схема сборки | ||||||||||||
| Исполнение конца тихоходного вала | ||||||||||||
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | ||||||||||||
Примечание.
- Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
- Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11,12, 21, 22, 31, 32.
