Редукторы цилиндрические двухступенчатые горизонтальные ГПШ-400, ГПШ-500 (М)

Наименование Крутящий момент (x1000) Передат. число Вес
Редуктор ГПШ-400
Редуктор ГПШ-500

Цилиндрические двухступенчатые редукторы серии ГПШ являются частью грузоподъемных кранов, в частности - элементом механизма передвижения. Они служат в качестве ускорителя крутящего момента или с целью замедления оборотов в разнообразных деталях.

Основные технические характеристики

Существует две разновидности редукторов, отличающихся друг от друга:

  • ГБШ-500. Весит 410 кг, имеет максимальную величину крутящего момента 3600-5800 Н*м (в режиме повтора) и 2100-4300 при постоянном режиме. Максимальная частота работы быстроходного вала — 1500 вращений в мин. Передаточное отношение варьируется от 8,0 до 50,0.
  • ГБШ-400. Весит 267 кг, имеет максимальную величину крутящего момента 3600-4000 Н*м (повтор) и 1800-2500 при постоянном режиме. Максимальная частота оборотов быстроходного элемента и передаточное отношение аналогичны типоразмеру 500.

Оба типа редукторов применимы в условиях постоянной и непостоянной нагрузки для беспрерывной или переменной работы, способны функционировать при температуре до -40С.

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг
ГПШ-400 8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0; 50,0 2500 267
ГПШ-500 4900 410

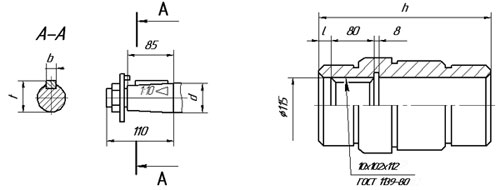

Размеры концов валов

Размер валов

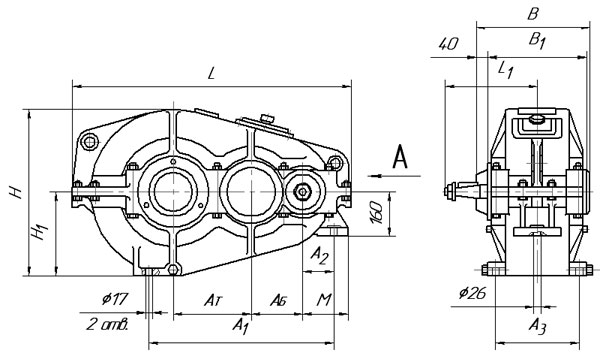

Габаритные и присоединительные размеры

размеры редуктора типа ГПШ-400 и ГПШ-500

Типоразмер редуктора АБ АТ А1 А2 А3 В В1 Н Н1 L L1 M Масса
мм кг
ГПШ - 400 150 250 73 93 270 355 310 480 240 826 270 133 267
ГПШ - 500 200 300 718 108 310 395 350 580 290 986 330 148 410

Варианты сборки ГПШ

Варианты сборы гпш
