Лебедка маневровая электрическая ТЛ-8Б

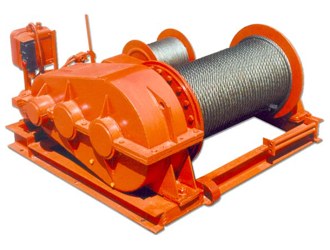

Схема электрической маневровой лебедки ТЛ-8Б Электрическая маневровая лебедка ТЛ-8Б

    Лебедка маневровая предназначена для передвижения в одном направлении железнодорожных вагонов и платформ на погрузочно-разгрузочных участках, подъездных путях, а также при аналогичных работах в разных сферах деятельности.
Лебедка рассчитана для работы в следующих условиях:
     окружающая среда - невзрывоопасная;
     температура окружающей среды от плюс 40 до минус 40 °С;
     рабочее положение - крепление на горизонтальной площадке;
     режим работы - средний.
Подъём грузов лебедкой недопустим.



Тяговое усилие (гл./вс.), кН 50/5
Скорость навивки каната на 1-ом слое (гл./вс.), м/с 0,03/0,4
Масса грузов в перемещаемых вагонах, т 315
Расчетная канатоемкость барабана (гл./вс.), м 220/230
Величина перемещения вагонов, м 70
Диаметр каната (гл./вс.), мм 22,5/6,9
Длина каната (гл./вс.), м 150/300
Тормоз нет
Электродвигатель: тип
мощность, кВт
скорость вращения, об/мин
4АМС 100 S4
3,2 при ПВ 40%
1390
Редуктор: тип;
передаточное число
Ц2У-315К/Ц2У-160-31,5-13
31,5/31,5
Габаритные размеры, мм 1666 x 1625 x 875
Расположение отв. под крепление (6 отв., д-р 26 мм) 1470 х 625 х 625
Масса лебедки без каната, кг 1165
