Редукторы коническо-цилиндрические двухступенчатые, тип КЦ1 (КЦ1-200 КЦ1-250 КЦ1-300 КЦ1-400 КЦ1-500)

Наименование	Крутящий момент (x1000)	Передат. число	Вес
Редуктор КЦ1-200
Редуктор КЦ1-250
Редуктор КЦ1-300
Редуктор КЦ1-400
Редуктор КЦ1-500

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора	Передаточное число u	Мт, Н*м	Масса редуктора, кг	Aw
КЦ1-200	6.3, 10, 14, 20, 28	700	186	200
КЦ1-250		1400	391	250
КЦ1-300		2400	474	300
КЦ 1-400		5300	980	400
КЦ1-500		9000	1740	500

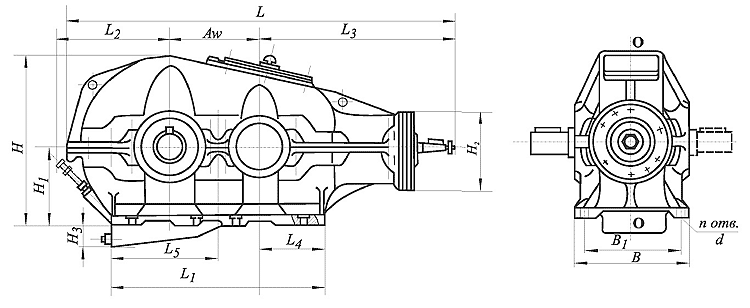

Габаритные и присоединительные размеры

Типоразмер редуктора	L	L₁	L₂	L₃	L₄	L₅	B	B₁	H	H₁	H₂	H₃	d	П
КЦ1-200	900	480	310	460	110	130	300	250	435	225	180	-	17	4
КЦ1-250	1170	600	360	625	160	250	375	325	515	265	240	-	22	4
КЦ1-300	1275	680	405	625	170	265	450	350	607	315	240	-	22	6
КЦ1-400	1705	930	460	845	272	530	526	450	705	320	320	85	25	8
КЦ1-500	2085	1160	565	1030	340	520	630	550	877	400	340	100	33	8

Размеры концов валов

Размеры концов входных и выходных валов

Типоразмер редуктора	Входной вал								Выходной вал
Типоразмер редуктора	l	l₁	d₁	d₂	d₃	t	h	b	l₂	d₄	t₁	b₁
КЦ1-200	110	82	40	50	35.9	8	5	10	80	45	48.5	14
КЦ1-250	110	82	50	60	45.9	8	5	12	110	55	59	16
КЦ1-300	110	82	50	70	45.9	8	5	12	140	70	74.5	20
КЦ1-400	140	105	60	80	60	10	6	16	170	90	95	25
КЦ1-500	170	130	90	115	83.5	14	9	22	210	110	116	28

Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора	m	z	A	D	D₁	D₂	k	k₁	k₂	k₃
КЦ1-200	3	40	219	130	80	126	194.5	45	20	20
КЦ1-250	3	48	279	160	90	150	250	48	25	20
КЦ1-300	3	56	325	180	110	174	295	55	25	22
КЦ1-400	4	56	370	240	140	232	335	60	35	22
КЦ1-500	4	56	422	240	140	232	390	60	35	22

Условное обозначение редуктора при заказе

Редуктор

КЦ1 -

400 -

28 -

41 -

Ц -

У3

Тип редуктора

Межосевое расстояние, мм

Передаточное число

Схема сборки

Исполнение конца тихоходного вала

Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание. Исполнение конца тихоходного вала может быть цилиндрическим - Ц или в виде части зубчатой муфты - М.
