Редуктор Ч-125

Цена от: 20 000 P

Отправить запрос
Собственное производство
20 лет качества
Доставка по РФ и странам СНГ

Характеристики редуктора:

Модель Ч-125 – редуктор одноступенчатый червячного типа. Является универсальным средством передачи и увеличения значения крутящего момента валов, а также позволяет снизить частоту их вращения. Широко применяется в машиностроении общего назначения.

Применение редукторов модели Ч-125 имеет следующие особенности:

1. Валы могут вращаться в обе стороны без предпочтения с максимальной частотой до 1800 оборотов в минуту.

2. Нагрузка в допустимых пределах может иметь любой характер: постоянная/переменная, однонаправленная/реверсивная.

3. Взрывобезопасная неагрессивная окружающая атмосфера с предельным содержанием пыли в воздухе менее 10мг на кубический метр.

4. Климатические исполнения для 1-3 категорий размещения, предусматривающие работу в умеренных и жарких климатических условиях. Для категории размещения 4 существуют исполнения УХЛ и О.

Полная маркировка, указываемая при заказе, содержит в себе всю необходимую для однозначной идентификации информацию. Примером правильного указания модели редуктора может быть Ч-125-40-51-У3-В, где:

  • Ч — тип ;
  • 125 — межосевое расстояние в миллиметрах;
  • 40 — число передач;
  • 51 — вариант сборки;
  • У3 — климатическое исполнение для умеренных условий и третья категория размещения;
  • В — конструкция редуктора включает в себя вентилятор.

Основные характеристики редуктора Ч-125:

Uном; Uфакт- передаточные числа(номинальное и фактическое);

Мт(Н•м) – максимальный передаваемый крутящий момент;

η – КПД (коэффициент полезного действия);

Рб(Н) – консольная нагрузка на конец быстроходного вала;

Рт(Н) – консольная нагрузка на конец тихоходного вала.

схема сборки редуктора Ч-125

Схемы сборки редукторов

схема сборки редуктора Ч-125

Варианты расположения червячной пары

варианты расположения червячной пары

Основные технические характеристики

редукторов Ч

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг
Ч-80 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50, 63, 80 175-300 18
Ч-100 290-490 57
Ч-125 525-900 88
Ч-160 1050-1900 157

Размеры концов валов редукторов Ч

Редуктор Ч

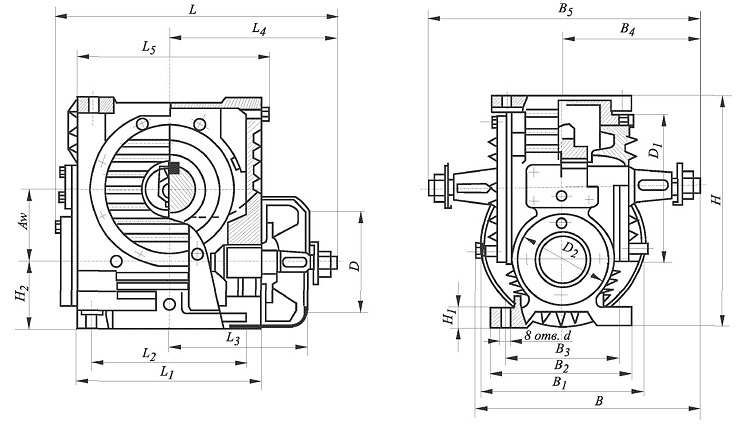

Габаритные и присоединительные размеры редукторов Ч

Типоразмер редуктора Aw L L1 L2 L3 L4 L5 В B1 B2 B3 B4 B5 Н H1
мм
Ч-80 80 280 225 - - 167 - - - 250 220 - - 295 14
Ч-100 100 373 240 200 177 225 257,5 341 218 175 140 225 450 312 18
Ч-125 125 437 275 230 210 261 290 363 246 230 190 230 460 396 22
Ч-160 160 551 350 300 245 345 373 434 286 280 230 280 560 500 30



Типоразмер редуктора H2 D D1 D2 d l d1 t b l1 l2 d2 t1 b1
мм
Ч-80 112 - 135 - 16 58 35 38 10 - - - - -
Ч-100 100 140 220 150 19 110 45 48.5 14 82 25 М30х2 23.45 12
Ч-125 111 165 275 170 19 110 55 59 16 82 30 МЗ6хЗ 28.95 14
Ч-160 140 200 340 210 22 140 70 74.5 20 105 40 М48хЗ 36.33 18

Условное обозначение редуктора Ч при заказе

Редуктор Ч - 125 - 40 - 52 - 1 - К - У3

Тип редуктора
Межосевое расстояние, мм
Передаточное число
Схема сборки
Вариант расположения червячной пары
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание. Исполнение конца тихоходного вала может быть: Ч-80 - цилиндрическим - Ц, полым - П; Ч-100,125,160 - коническим - К (стандартное исполнение), полым - П, цилиндрическим -Ц (согласовывается дополнительно при заказе).

Редукторы червячные (одноступенчатые универсальные), тип Ч Ч-100

Редуктор червячный одноступенчатый универсальный. Тип Ч. Ч-100. Габаритные и присоединительные размеры.

Размеры конического конца входного(быстроходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры конического конца входного вала.

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры конического конца входного вала.

Размеры цилиндрического конца входного(быстроходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры цилиндрического конца входного вала.

Размеры конического конца выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры конического конца выходного вала.

Размеры цилиндрического конца выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры цилиндрического коца выходного вала.

Размеры полого шлицевого выходного(тихоходного) вала

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры полого шлицевого вала. Выходного.

Размеры полого выходного(тихоходного) вала со шпоночным пазом

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Присоединительные размеры полого вала со шпоночным пазом. Выходного.

Схемы сборки редукторов

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Схемы сборки

Варианты расположения червячной пары

Редуктор червячный одноступенчатый универсальный, тип Ч. Ч-100. Варианты расположения червячной пары.
