Мотор редукторы (цилиндрические одноступенчатые, тип МЦ)

Наименование Крутящий момент (x1000) Передат. число Вес
Редуктор МЦ-63
Редуктор МЦ-80
Редуктор МЦ-100
Редуктор МЦ-125

Кликните, чтобы увеличить

Мотор редуктор цилиндрический одноступенчатый, тип МЦ, представляет собой объединение электродвигателя и цилиндрического одноступенчатого редуктора в одной конструкции. Цилиндрические мотор-редукторы, применяемые в механизмах подъема и передвижения грузоподъемных механизмов, обеспечивают эффективную передачу крутящего момента, а также уменьшение количества оборотов выходного вала.

Конструктивное исполнение мотор-редуктора по способу монтажа

Положение и размещениемотор-редукторана лапах Положение и размещениемотор-редукторас фланцем

Основные технические характеристики

Типоразмермотор-редуктора Частота вращения выходного вала,
об/мин
Мт,
Н*м
Масса мотор-редуктора,
кг
МЦ-63 224, 250, 280, 315, 355, 400, 450 50-65 55
МЦ-80 100-125 80
МЦ-100 220-260 125
МЦ-125 385-490 205

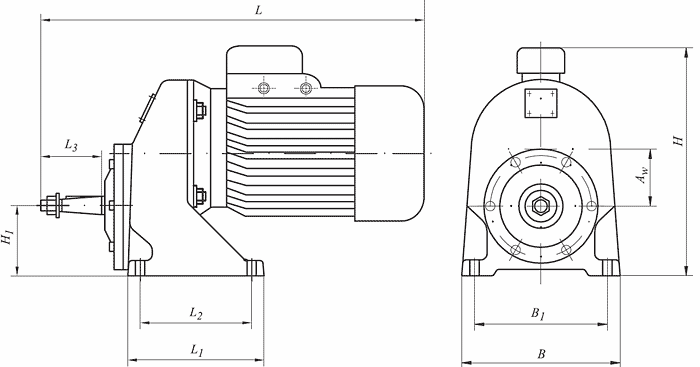

Габаритные и присоединительные размеры

Типоразмермотор-редуктора Aw L L1 L2 L3 В B1 H H1
мм
МЦ-63 63 475-505 185 150 50 215 180 322 80
МЦ-80 80 595-620 205 165 60 275 230 380 100
МЦ-100 100 660-750 255 200 80 325 280 442 130
МЦ-125 125 790-830 325 270 110 360 300 518 140

Условное обозначение мотор-редуктора при заказе

Мотор-редуктор МЦ - 100 - 280 - 7.5 - G110 - Ц - У3, 380В

Тип мотор-редуктора
Межосевое расстояние, мм
Частота вращения выходного вала, об/мин
Мощность электродвигателя, кВт
Конструктивное исполнение по способу монтажа
Исполнение конца выходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальное напряжение сети переменного тока

Примечание.

  1. Исполнение мотор-редукторов типа МЦ может быть на лапах или с фланцем.
  2. Мотор-редукторы типа МЦ выпускаются с электродвигателями серии АИР, 4АМ.
  3. Исполнение конца выходного вала может быть цилиндрическим - Ц, коническим - К.

Технические характеристики мотор-редукторов типа МЦ:

  • Диапазон номинальных передаточных чисел: 2,5 – 4;
  • Частота вращения выходного вала: 224 - 450 об/мин;
  • Зубчатые колеса из стали 25ХГМ с нитроцементацией;
  • Параметры величины крутящего момента выходного вала: 50-490 Н*м;
  • Масса (в зависимости от модификации): 55 - 205 кг.

Мотор редуктор МЦ, условия эксплуатации:

  • Продолжительность работы до 24 часов в сутки;
  • Невзрывоопасная, неагрессивная среда;
  • Максимально допустимое содержание непроводящей пыли - 10 мг/м3;
  • Вращение вала в любую сторону;
  • Варианты климатического исполнения от У1 до Т1 в соответствии с нормативами ГОСТ 15159-69;
  • Максимальная высота над уровнем моря - не более 1000 м;
  • Параметры питающей электросети: 50 Гц, 380 В.
