Мотор редукторы (цилиндрические соосные двухступенчатые, тип МЦ2С): 63, 80, 100, 125

Кликните, чтобы увеличить

Конструктивное исполнение мотор-редуктора по способу монтажа

Положение и размещениемотор-редукторана лапах Положение и размещениемотор-редукторас фланцем

Основные технические характеристики

Типоразмер мотор-редуктора Частота вращения выходного вала, об/мин Мт, Н*м Масса мотор-редуктора, кг
МЦ2С-63 28, 31.5, 35.5, 40, 45, 50, 56,63,71,80,90, 100, 112, 125, 140, 160, 180, 200, 224,250,280,315,355,400 100-205 21-35
МЦ2С-80 185-405 36-52
МЦ2С-100 405-755 74-105
МЦ2С-125 735-1410 115-230

Размеры концов выходных валов

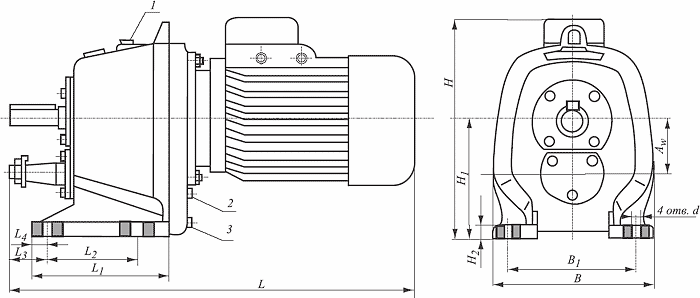

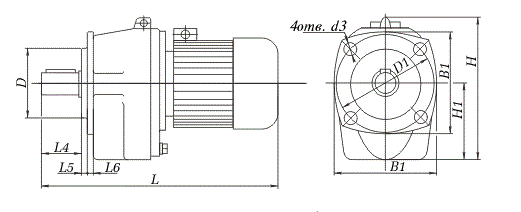

Габаритные и присоединительные размеры

Типоразмер мотор-редуктора Aw L L1 L2 L3 L4 В B1 Н H1
мм
МЦ2С-63 63 487-538 160 110 48 15 200 150 265-275 140
МЦ2С-80 80 590-635 175 115 75 22 225 180 305-317 170
МЦ2С-100 100 645-700 195 130 110 20 255 210 380-400 212
МЦ2С-125 125 740-913 235 160 105 25 335-350 280 450-530 265



Типоразмер мотор-редуктора H2 d l l1 l2 d1 d2 H t l3 d3 b1 t1
мм
МЦ2С-63 16 12 60 42 21 28 М16х1.5 5 14.9 60 26k6 8 31
МЦ2С-80 18 15 80 58 29 35 М20х1.5 6 18.5 80 35к6 10 38
МЦ2С-100 22 15 110 82 41 45 М30х2 12 23.45 110 45к6 14 48.5
МЦ2С-125 28 19 110 82 41 55 МЗ6хЗ 14 28.9 110 55к6 16 59

Условное обозначение мотор-редуктора при заказе

Мотор-редуктор МЦ2С - 100 - 71 - 4.0 - G110 - Ц - У3, 380В

Тип мотор-редуктора
Межосевое расстояние, мм
Частота вращения выходного вала, об/мин
Мощность электродвигателя, кВт
Конструктивное исполнение по способу монтажа
Исполнение конца выходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальное напряжение сети переменного тока

Примечание.

  1. Исполнение мотор-редукторов типа МЦ2С может быть на лапах или с фланцем.
  2. Мотор-редукторы типа МЦ2С выпускаются с электродвигателями серии АИР, 4АМ.
  3. Исполнение конца выходного вала может быть цилиндрическим - Ц, коническим - К.
  4. Мотор-редукторы типа МЦ2С-100 также выполняются с зубчатой передачей Новикова (тип 1МЦ2С-100Н).
