Мотор редукторы (планетарные одноступенчатые, тип МПО 1М-10)

Мотор-редуктор типа МПО1М-10

Мотор-редуктор МПО1М-10 представляет собой симбиоз электродвигателя и редуктора планетарного типа. Мотор-редукторы этой модификации широко используются в химической, медицинской, фармакологической, микробиологической и пищевой промышленности для тщательного перемешивания ингредиентов. Всевозможные механизмы, основанные на базе мотор-редукторов МПО1М-10, применяются также в машиностроительной промышленности для создания приводов общего назначения.

Эксплуатационные условия:

  • Режимы работы мотор-редуктора – повторно-кратковременный режим с периодическими остановками, непрерывный режим не более 24 часов при постоянных или переменных нагрузках однонаправленного или реверсивного характера;
  • Нагрузка – переменная или постоянная, однонаправленная или реверсивная;
  • Допустимо вращение валов в любом направлении;
  • Максимальная запыленность воздуха - 10 мг/м³;
  • Невзрывоопасная, неагрессивная внешняя среда;
  • Частота вращения входного вала не более 1500 об/мин.;
  • Температурный диапазон: от -40 градусов до +50 градусов;
  • Разнообразие вариантов климатического исполнения для эксплуатации в различных погодных условиях и высокогорных районах;
  • Частота электросети – 50 Гц;
  • Напряжение – 220 В или 330 В

Разнообразие модификаций мотор-редуктора

Мотор-редукторы МПО1М-10 предназначены для изменения угловой частоты вращения вала асинхронного электродвигателя, а также для эффективной передачи крутящего момента в приводных механизмах перемешивающих устройств и промышленного оборудования общего назначения. Для оснащения технологических механизмов различного целевого предназначения выпускается широкий ассортимент мотор-редукторов МПО1М-10, оснащенных электродвигателями мощностью от 1,5 кВт до 7,5 кВт.

Разнообразие доступных модификаций мотор-редукторов позволяет подобрать оптимальную модель устройства, обладающую необходимыми показателями мощности и номинального крутящего момента при определенных показателях частоты вращения выходного вала. Мотор-редукторы выпускаются с различными вариантами ориентации фланца: вертикальной, горизонтальной, а также горизонтальной с опорными лапами и горизонтальной с опорным фланцем.

Кликните, чтобы увеличить

Основные технические характеристики

Типоразмер мотор-редуктора Передаточное число u Частота вращения выходного вала, об/мин Мт, Н*м Масса мотор-редуктора, кг Исполнение по монтажу
МПО-1М-10 5.74, 7.34 130, 170, 195, 250 112-410 105-150 ВК, Ф-2П

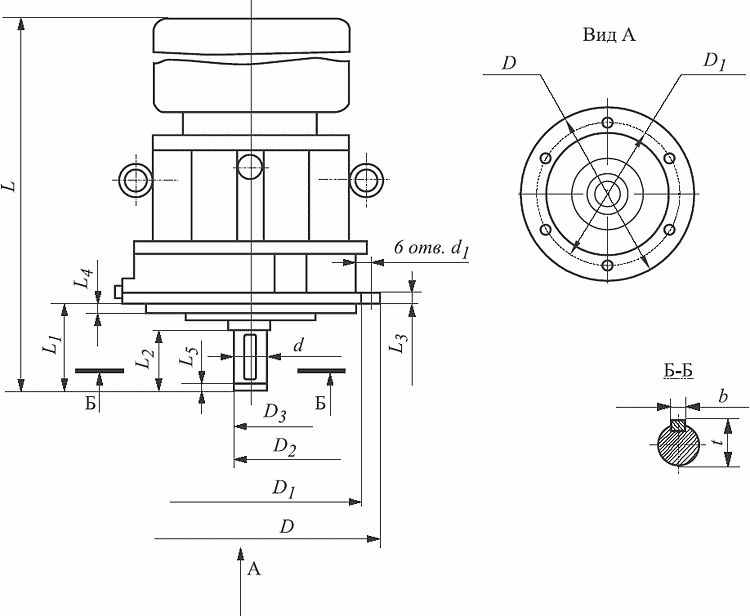

Габаритные и присоединительные размеры

Типоразмер мотор-редуктора L L1 L2 L3 L4 L5 D D1 D2 D3 d d1 t b
мм
МПО-1М-10 590-855 110 80 16 6 4 330 300 38 32 40 13 43 12

Условное обозначение мотор-редуктора при заказе

Мотор-редуктор МПО-1М - 10 ВК - 5.74 - 7.5/ 250 - У2, 380В

Тип мотор-редуктора
Условный диаметр водила, мм
Исполнение по способу монтажа
Передаточное число
Мощность электродвигателя, кВт
Частота вращения выходного вала, об/мин
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Номинальное напряжение сети переменного тока

Примечание.
Исполнение мотор-редукторов: ВК — вертикальное с опорным фланцем, выходным валом вниз и кольцевой канавкой на нем; Ф-2П - горизонтальное, с выходным валом в виде фланцевой полумуфты со встроенным зубчатым компенсатором.
