Редуктор червячный 2Ч-63

Цена от: 12 000 P

Отправить запрос
Собственное производство
20 лет качества
Доставка по РФ и странам СНГ

Характеристики редуктора:

Основные технические характеристики 2Ч-63

Наминальное передаточное число 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
Допустимый крутящий момент на тихоходном валу, Нм 85 105 100 93 120 110 100 130 120 110 95 85 50
Расчетная мощность на быстроходном валу при частоте вращения 1500 об/мин, кВт 2,43 2,4 1,85 1,3 1,45 1,1 0,76 0,89 0,69 0,57 0,37 0,27 0,16
Масса, кг 12,3

Габаритные и присоединительные размеры редуктора 2Ч-63

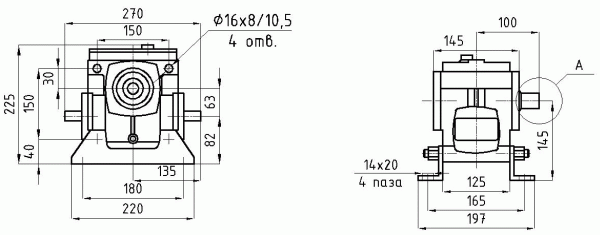

Варианты сборки без опорного фланца

Варианты сборки без опорного фланца

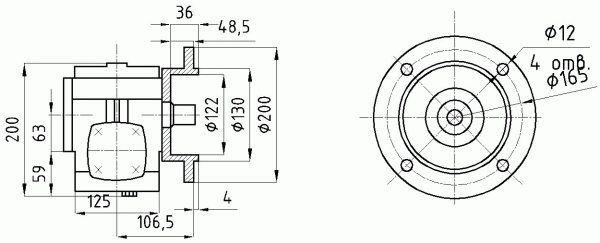

Варианты сборки с опорным фланцем

Варианты сборки с опорным фланцем

Размеры концов валов редуктора 2Ч-63

Тихоходный полый шлицевой вал

Тихоходный полый шлицевой вал

Тихоходный вал

Тихоходный вал

Тихоходный полый вал со шпоночным пазом

Тихоходный полый вал со шпоночным пазом

Быстроходный цилиндрический вал

Быстроходный цилиндрический вал

Быстроходный конический вал

Быстроходный конический вал

Варианты конструктивных исполнений редуктора 2Ч-63

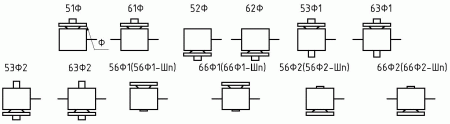

Варианты сборки без опорного фланца

Варианты сборки без опорного фланца

Варианты сборки с опорным фланцем

Варианты сборки с опорным фланцемВалы: Б – быстроходный, Т – тихоходный, П – полый, Ф – фланец

Варианты расположения передачи для вариантов сборки редуктора 2Ч-63

1 — быстроходный вал горизонтальный, под тихоходным вало м,2 — быстроходный вал горизонтальный, над тихоходным валом;3 — быстроходный вал горизонтальный, тихоходный вал вертикальный, справа от быстроходного вала;4 — быстроходный вал горизонтальный, тихоходный вал вертикальный, слева от быстроходного вала;5 — быстроходный вал расположен вертикально вверх, тихоходный вал горизонтальный;6 — быстроходный вал расположен вертикально вниз, тихоходный вал горизонтальный.

Пример условного обозначения редуктора 2Ч-63

2ЧМ-63-20-51-1-КЦ-2-2-У2-С
2ЧМ Тип редуктора
63 Межосевое расстояние, мм
20 Номинальное передаточное число
51 Вариант сборки
1 Вариант расположения черв.пары
К Конический конец быстроходного вала
Ц Цилиндрический конец тихоходного вала
2 Вариант крепления
2 Категория точности редуктора
У Климатическое исполнение
2 Категория размещения
С Заправка маслом
