Редуктор 3МП-31,5

Цена от: 22 000 P

Отправить запрос
Собственное производство
20 лет качества
Доставка по РФ и странам СНГ

Характеристики редуктора:

Планетарный мотор-редуктор 3МП-31,5 применяется для уменьшения частоты вращения и увеличения крутящего момента в различных механизмах общемашиностроительного назначения. КПД редукторного устройства достигает показателей 96 – 97 %. Большая нагрузочная способность мотор-редуктора основана на оптимальном сочетании параметров электродвигателя и зубчатой передачи.

Технические характеристики:

  • Частота вращения выходного вала: 3,55-280 об/мин;
  • 31,5 - радиус расположения осей сателлитов;
  • Номинальный крутящий момент: 115-230 Н∙м;
  • Масса: 22 – 55 кг.

Условия применения:

  • Нагрузка постоянная или переменная;
  • Продолжительный режим эксплуатации (до 24 часов в сутки);
  • Реверсивное и однонаправленное вращение вала;
  • Максимально допустимая концентрация пыли: 10 мг/м3;
  • Климатические исполнения: У, Т;
  • Параметры электросети: 380 В, 50 Гц.

Высокая удельная мощность мотор-редуктора удачно дополняется относительно небольшой массой и компактными размерами устройства.

Основные технические характеристики



Типоразмер мотор-редуктора

Частота вращения выходного вала, об/мин

Радиус расположения осей сателлитов, мм.

Мт, Н*м

Масса мотор -редуктора, кг

Р. кВт

ЗМП-31,5


3.55, 5.6, 7.1, 9.0, 12.5, 16, 18, 22.4, 28, 35.5, 45, 56, 71, 90, 112, 140, 180, 224, 280

31.5

115-230

22-52

0.12-5.5

ЗМП-40

40

210-375

36-125

0.12-11.0

ЗМП-50

50

445-750

55-180

0.25-15.0

ЗМП-80

80

165-2100

152-480

1.1-55

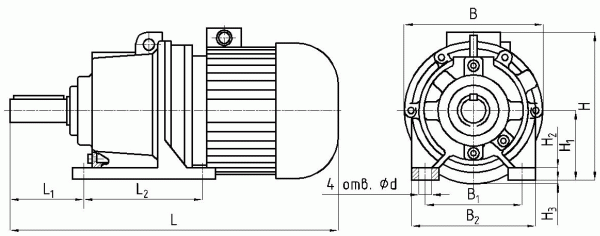

Габаритные и присоединительные размеры



Типоразмер

L

L1

L2

L3

В

B1

B2

H

H1

H2

мотор-редуктора

мм

ЗМП-31.5

430-590

82

130

60

190-250

190

155

215-275

100

15

ЗМП-40

500-730

110

170

80

220-320

220

180

250-300

112

20

ЗМП-50

650-900

145

210

110

265-350

265

220

285 -425

132

22

ЗМП-80

725-1264

174

325

140

380-550

380

320

404-625

200

27



Типоразмер мотор-редуктора

l

l1

l2

d

d1

d2

d3

d4

d5

h

t

b

мм

ЗМП-31.5

70

12

4

15

130h6

155

180

12

28k6

7

31

8

ЗМП-40

90

16

6

19

I30h6

165

200

14

35k6

8

38

10

ЗМП-50

124

18

8

19

180h8

215

250

17

45k6

9

485

14

ЗМП-80

152

22

10

33

320h8

350

400

22

70k6

16

74.5

20
