Редукторы цилиндрические горизонтальные двухступенчатые крановые, тип Ц2 (ц2-250, ц2-300, ц2-400(п), ц2-500, ц2-650, ц2-750, ц2-1000)

Модели линейки ц2 представляют собой двухступенчатые крановые горизонтально-ориентированные редукторы, различающиеся по параметрам передаточного числа (от 8 до 50)и расстояния между осями. Многообразие вариантов двухступенчатых редукторов выпускается для оснащения агрегатов различного функционального назначения. Наиболее популярной сферой применения цилиндрических двухступенчатых редукторов являются грузоподъемные механизмы, где в полной мере используются их универсальные характеристики.

Точная идентификация механизма осуществляется при помощи расшифровки маркировки, содержащей в себе полную техническую информацию о характеристиках редуктора. К примеру, редуктор Ц2-500-31,5-12-ЦМ-У2 обладает следующими характеристиками:

  • Тип устройства – Ц2
  • Передаточное число – 31.5
  • Расстояние между осями – 500мм
  • Вариант сборки редуктора – 12
  • Цилиндрическая (Ц) форма исполнения конца вала

Редукторы Ц2-250..1000 обладают следующими техническими характеристиками:

  • Неограниченная возможность ращения валов и механизмов в обе стороны;
  • Допустимое содержание пыли в атмосфере рабочего помещения – не более 10 мг на 1 кубический метр;
  • Максимально допустимое количество оборотов в минуту – 1500;
  • Разнообразие вариантов климатического исполнения двухступенчатых редукторов. В серии Ц2 представлены модификации, предназначенные для работы в умеренных климатических условиях (У), а также модели, предназначенные для жаркого и влажного тропического климата (Т).

Для того чтобы правильно сделать заказ на тот или иной тип редуктора, очень важно правильно указать маркировку требуемого изделия – в полном наименовании модели присутствует исчерпывающая информация о заказываемом редукторе.

К примеру, Ц2-250-31,5-12-ЦМ-У2 определяет тип редуктора – Ц2, межосевое расстояние – 250мм, число передач – 31.5, вариант сборки – 12, климатическое исполнение – У2.

Редукторы Ц2-500, 250, 600, 700

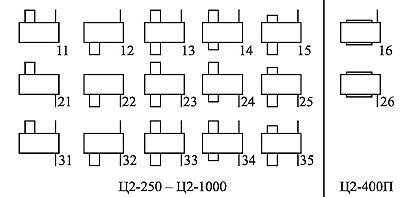

схемы сборки редукторов

основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Awc AwT AwБ
Ц2-250 8, 10, 12.5, 16, 20, 25, 31.5, 40,50 2500 86 250 150 100
Ц2-300 3400 138 300 175 175
Ц2-350 5800 210 350 200 150
Ц2-400
Ц2-400П
8000
9200
315
290
400 250 150
Ц2-500 18000 500 500 300 200
Ц2-650 33500 1100 650 400 250
Ц2-750 47500 1650 750 450 300
Ц2-1000 128000 3700 1000 600 400

габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 B B1 H H1 H2 d n
Ц2-250 515 285 247 220 198 145 260 210 310 160 - 22 4
Ц2-300 620 350 275 255 227 165 300 250 362 190 - 26 4
Ц2-350 700 400 300 300 255 180 330 280 409 212 - 26 6
Ц2-400
Ц2-400П
805 500 340 325 280 205 380 320 505 265 - 33 6
Ц2-500 985 640 385 390 330 235 440 360 598 315 - 39 6
Ц2-650 1270 780 410 480 410 295 560 470 695 315 95 39 8
Ц2-750 1455 900 445 570 480 340 650 560 783 355 100 45 8
Ц2-1000 1905 1200 500 740 645 445 860 760 1018 450 155 52 8

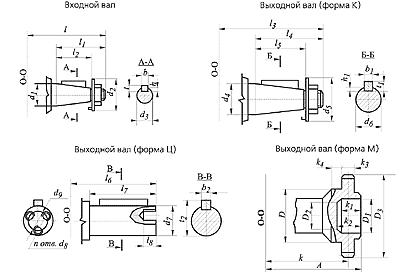

размеры концов входных и выходных валов

Типоразмер редуктора Выходной вал в виде части зубчатой муфты
m z A k k1 k2 k3 k4 D D1 D2 D3
Ц2-250 3.5 40 198 180 38 43 20 40 95 72 62 147
Ц2-300 5 10 227 205 50 55 25 40 105 80 70 210
Ц2-350 6 40 255 230 60 65 30 40 140 110 100 252
Ц2-400 6 40 280 255 60 65 30 50 140 110 100 252
Ц2-500 8 40 330 295 65 85 40 20 215 150 60 336
Ц2-650 10 40 410 370 70 90 50 20 230 160 70 420
Ц2-750 12 40 477 430 80 105 60 45 290 200 140 504
Ц2-1000 16 40 645 580 130 150 80 55 445 320 230 672



Типоразмер редуктора Вал l l1 l2 d1 d2 d3 t b h
Ц2-250 Входной вал 220 80 58 30 42 27.1 5 5 3
Ц2-300 255 80 58 35 42 32.1 6 6 3.5
Ц2-350 300 110 82 40 50 35.3 8 10 5
Ц2-400 325 110 82 50 70 45.9 8 12 5
Ц2-500 390 140 105 60 80 54.75 10 16 5
Ц2-650 480 140 105 70 90 64.75 11 18 7
Ц2-750 570 170 130 80 105 71.5 12 20 7.5
Ц2-1000 740 210 165 105 125 61.75 13 25 8



Типоразмер редуктора Вал l3 l4 l5 d4 d5 d6 t1 b1 h1
Ц2-250 Вал выходной (форма К) 280 140 105 65 80 59.75 10 16 6
Ц2-300 300 140 105 75 90 69.75 11 18 7
Ц2-350 345 170 130 85 105 78.5 12 20 7.5
Ц2-400 375 170 130 95 115 88.5 14 22 9
Ц2-500 445 210 165 110 140 101.75 14 25 9
Ц2-650 550 250 200 140 180 130 18 32 11
Ц2-750 645 300 270 170 210 158 20 36 12
Ц2-1000 805 350 280 220 279 205 23 45 15



Типоразмер редуктора Вал l6 l7 l8 d7 d8 d9 t2 b2 n
Ц2-250 Вал выходной (форма Ц) 255 105 20 65 M10 32 71 18 2
Ц2-300 280 105 22 75 M12 50 82 20 2
Ц2-350 320 110 22 85 M12 50 93 22 2
Ц2-400 350 130 22 95 M12 50 104 25 2
Ц2-500 415 165 22 110 M12 80 120 28 3
Ц2-650 510 200 22 140 M12 80 152 36 3
Ц2-750 595 240 29 170 M16 105 184 40 3
Ц2-1000 745 280 32 225 M20 140 237 50 3

условное обозначение редуктора при заказе

Редуктор Ц2 - 500 - 25 - 32 - Ц - У3

Тип редуктора
Суммарное межосевое расстояние, мм
Передаточное число
Схема сборки
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

  1. Исполнение конца тихоходного вала может быть цилиндрическим - Ц, коническим - К, в виде части зубчатой муфты - М, полым шлицевым (только Ц2-400П) - П, для присоединения командоаппарата - КА.
  2. Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки 11, 12, 21, 22, 31, 32.
