Редуктор Ц2У-400 (Ц2У-400Н)

Цена от: 110 000 P

Отправить запрос
Собственное производство
20 лет качества
Доставка по РФ и странам СНГ

Характеристики редуктора:

Горизонтальный двухступенчатый редуктор Ц2У-400Н с зацеплением Новикова

Двухступенчатый цилиндрический редуктор Ц2У 400Н с передачей Новикова применяется в промышленных машинах и грузоподъемных механизмах для уменьшения частоты вращения и эффективного увеличения крутящего момента.

Горизонтальный редуктор 1Ц2У 400Н, технические характеристики:

  • Диапазон передаточных чисел: 8, 10, 12,5, 16, 20, 25, 31,5, 40, 50;
  • Крутящий момент: 14600-16300 Н*м;
  • Масса: 930 кг.

Условия применения:

  • Реверсивная или однонаправленная нагрузка;
  • Повторно-кратковременный режим эксплуатации;
  • Умеренная влажность и низкая запыленность;
  • Неагрессивная среда;
  • Климатические условия: У и Т;
  • Максимальная частота вращения входного вала: 1500 об/мин;
  • Категория размещения: 2-3 по нормативам ГОСТ 15150.

Цилиндрический двухступенчатый редуктор Ц2У-400Н оснащается тихоходным валом различного конструктивного исполнения: цилиндрический Ц или в виде части зубчатой муфты М. Идеальная подгонка зубчатых пар минимизирует шум редуктора в процессе эксплуатации, термическая обработка шестерен обеспечивает долговечность передаточного механизма.



Горизонтальные двухступенчатые редукторы с зацеплением Новикова 1Ц2Н, Ц2Н применяются при необходимости передачи максимальной мощности. Прочный корпус устойчив к воздействию осевых сил, обеспечивая продолжительную безаварийную эксплуатацию малошумящего редуктора.

Двухступенчатый редуктор Ц2Н-450 предназначен для уменьшения частоты вращения и эффективного увеличения крутящего момента в технологических и грузоподъемных механизмах. Редуктор Ц2Н-450 разработан для эксплуатации с изменяющейся или постоянной нагрузкой при частоте до 1500 оборотов вала в минуту в любом направлении. Допускается любой вариант размещения редуктора для оптимальной комплектации приводных механизмов.

Двухступенчатый цилиндрический редуктор Ц2Н-450 доступен в нескольких вариантах климатического исполнения, гарантирующих стабильную эксплуатацию оборудования в умеренных условиях и тропических широтах. Конструктивное исполнение двухступенчатого цилиндрического редуктора позволяет эксплуатировать устройство в закрытых помещениях и под навесом на отрытом воздухе.

редуктор Ц2Н-450

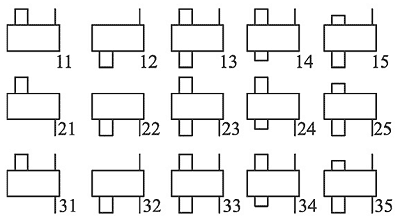

Схемы сборки редукторов

схемы сборки редукторов Ц2Н-450

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг AwT AwБ
Ц2У-315Н (Ц2У-315Н) 8, 10, 12.5, 16, 20, 25, 31.5, 40, 50 7500-8100 520 315 200
Ц2У-355Н (Ц2У-355Н) 14000-14100 700 355 225
Ц2У-400 (Ц2У-400Н) 14600-16300 930 400 250
Ц2Н-450 35000-37000 1530 450 280
Ц2Н-500 45000-50000 2100 500 315

Двухступенчатые узкие редукторы 1Ц2У, (Ц2У) применяются в приводных механизмах технологического оборудования для эффективного изменения параметров крутящего момента и частоты вращения вала. Технические характеристики цилиндрических двухступенчатых редукторов обеспечивают стабильную работу оборудования в непрерывном и повторно-кратковременном режимах.

Цилиндрический горизонтальный редуктор 315Н разработан для применения в приводных механизмах грузоподъемных машин и другого оборудования, работающего в режиме кратковременной нагрузки. Применяется для передачи вращательного движения между параллельными или соосными валами на ответственных участках предприятий.

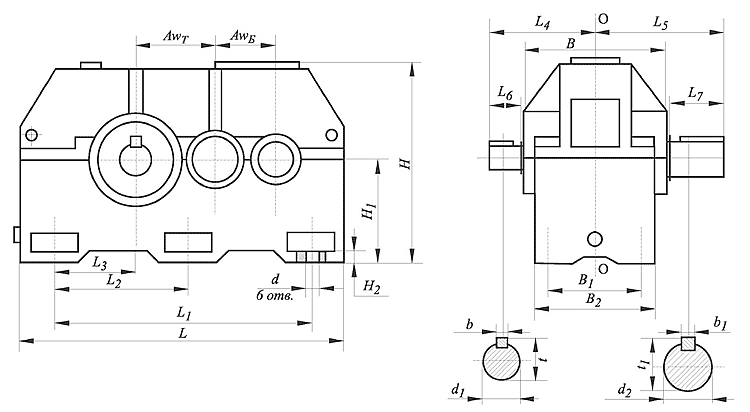

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 L6 L7 B B1 B2
Ц2У-315 (315Н) 1040 740 370 215 300 420 110 210 395 260 340
Ц2У-355 (Ц2У-355Н) 1160 850 425 250 320 440 110 210 435 280 360
Ц2У-400 (Ц2У-400Н) 1300 950 475 280 380 500 140 250 475 330 420
Ц2Н-450 1460 1060 530 260 500 650 170 300 630 515 590
Ц2Н-500 1680 1220 615 360 530 690 170 300 700 580 650



Типоразмер редуктора H H1 H2 d d1 d2 b b1 t t1
Ц2У-315Н 685 335 35 28 50 110 14 28 53.5 116
Ц2У-355 740 375 35 28 55 125 16 32 59 132
Ц2У-400 835 425 42 35 60 140 18 36 64 148
Ц2Н-450 955 475 50 35 80 160 22 40 85 169
Ц2Н-500 1055 530 60 42 90 180 25 45 95 190



Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора m z A D D1 D2 k k1 k2
Ц2У-315 6 40 275 252 130 110 10 65 30
Ц2У-355 7
6
40
56
310
322
294
348
130
200
110
170
12.5
12
65
68
35
40
Ц2У-400 8
6
40
56
335
335
336
348
180
200
150
170
15
12
65
68
40
40
Ц2Н-450 10 40 440 420 200 160 15 70 50
Ц2Н-500 10 40 470 420 200 160 15 70 50



Условное обозначение редуктора при заказе

Редуктор Ц2У - 400 Н - 31.5 - 12 - Ц - У3

Тип редуктора
Межосевое расстояние тихоходной ступени, мм
Передача Новикова
Передаточное число
Схема сборки
Исполнение конца тихоходного вала
Климатическое исполнение и категория размещения по ГОСТ 15150-69

Примечание.

  1. Исполнение конца тихоходного вала может быть цилиндрическим - Ц, в виде части зубчатой муфты - М, для присоединения командоаппарата - КА.
  2. Исполнение тихоходного вала в виде части зубчатой муфты выполняется по вариантам сборки-11,12, 21, 22, 31, 32.
